　　5G時代射頻前端迎來新增長 濾波器為重中之重

　　

　　通常而言，射頻前端模塊由功率放大器（PA）、濾波器、雙工器、射頻開關、低噪聲放大器、接收機/發射機等組成。其中功率放大器以及射頻開關屬于半導體工藝，而聲表面波濾波器（SAW）與體聲波濾波器（BAW）屬于MEMS工藝濾波器。

　　

　　其中濾波器負責發射及接收信號的濾波，最大的業務板塊，驅動力來自于新型天線對額外濾波的需求，以及多載波聚合（CA）對更多的體聲波（BAW）濾波器的需求。功率放大器負責發射通道的射頻信號放大，第二大業務板塊，預測高端LTE功率放大器市場的增長將被2G和3G市場的萎縮所平衡。

　　

　　低噪聲放大器接收通道中的小信號放大；第二大業務板塊，市場規模因新型天線的出現與增長將穩步前行。射頻開關接收、發射通道之間的切換；第三大業務板塊，市場由天線開關業務驅動而增長。天線調諧器驅動力來自調諧功能被添加到主天線和分集天線中；雙工器負責FDD系統雙工切換及接收/發送通道的信號濾波；接收機/發射機負責射頻信號的變頻、信道選擇。

　　

　　據了解，一部4G智能手機中射頻前端的成本在8-15美元，包含10顆射頻芯片，其中PA 2-3顆，射頻開關2-4顆，濾波器顆數在40-100多顆不等！2016年濾波器在射頻前端模塊中的價值量占比是50%，但是到了2022年，該比例更是有望增長到70%。由此可見，在射頻前段模塊中，濾波器的價值占比十分高！以蘋果iPhone 7為例，手機配置中共有3顆PA 芯片（高、中、低頻段），2顆濾波器組，2顆RF開關，2顆PA、濾波器一體化模組，合計成本在30美元以上！

　　

　　此外還有數據顯示，其2016年的市場規模在100億美元左右，但是到了2022年將突破200億美元，年復合增長率更是超過了14%。同時，據Mobile Experts和高通預測，射頻濾波器市場將由現在的50 億美金的市場規模增長到2020 年的120-130 億美金，甚至到2022年成長到150億-160億美金。這也可以看出濾波器在射頻前端的價值占比！

　　

　　而隨著5G的推進，頻段增加需要更多射頻元件，射頻前端器件的數量增加導致手機內PCB空間緊張，工藝難度提升。此外，因輕薄化趨勢、5G天線需要凈空保證信號、未來全面屏對于空間的擠占等，未來射頻前端中PA、濾波器、雙工器、天線開關、LNA等幾大模塊的高度集成是未來趨勢。

　　

　　村田PAMiD模組

　　

　　同時，PA芯片的性能直接決定了手機等無線終端的通訊距離、通話質量、信號接收能力、電池續航能力和待機時間，是整個通訊系統芯片組中除基帶主芯片之外最重要的組成部分。由于無線通訊協議的復雜化及射頻前端芯片設計需求提升，PA設計廠商往往會視系統需求，將多功能器件集成在一個芯片封裝中，形成多種功能組合。

　　

　　隨著頻段增多及載波聚合的應用，分離式多模多頻已無法滿足要求，射頻模組（PAMiD）漸成主流，也就是說將PA和濾波器封裝到一個模組里，這樣可以降低頻段之間的相互干擾。這要求PA供應商加深同濾波器供應商的合作，因此同時具備PA和濾波器產線廠商具備優勢。

　　

　　終端功率放大器市場總體呈現以Qorvo、Skyworks和Broadcom（ Avago）三家IDM公司為主的寡頭競爭格局。在移動通信射頻前端市場，三家企業合計占據了90%以上的市場份額，毛利率均高于40%，最高可以達到50%，凈利率約30%。目前三家企業都完成了PA、Switch、Filter、Duplexer的全產品線布局，積極開發面向未來的先進工藝，并擁有專用的制造廠和封裝廠也有利于加快高集成度產品的研發進度。


　　

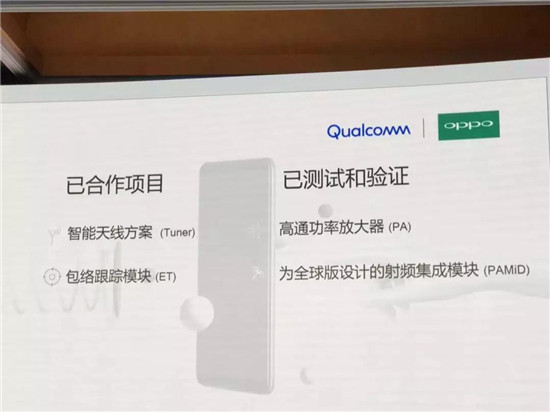

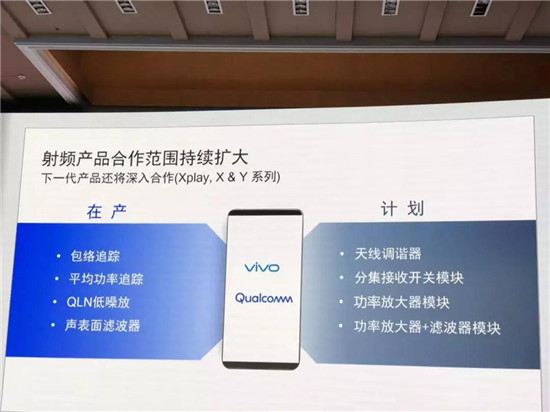

　　據高通在此次峰會上信息顯示，其中OPPO與高通那個已經在天線方案和包絡跟蹤模塊領域有合作，并且高通的功率放大器和射頻集成模塊也已經進行測試與驗證；vivo與高通在包絡跟蹤、平均功率追蹤、QLN低噪放、聲表面濾波器等領域有合作，并計劃在天線調諧器、分集接收開關模塊、功率放大器模塊、功率放大器+濾波器模塊展開合作，下一代產品（XPlay、X、Y系列）進行深入合作！


　　

　　

　　通過上述數據我們可以清晰的看到，對于射頻前端模塊而言，濾波器實乃重地，但是就濾波器市場而言，目前基本上完全為海外市場所霸占，而從射頻前端的濾波器來看，主要有SAW濾波器和BAW濾波器兩者，前者主要為2G、3G時代所使用，后者為4G、5G時代的主力！隨著5G時代的到來，國內濾波器依然還沒能達到代替進口的程度，當然，目前麥捷科技與信維通信已經在SAW濾波器市場布局，并有望實現代替進口，尤其是麥捷科技，目前已經實現量產化！

　　

　　其中聲表面波濾波器（SAW）由壓電材料和兩個IDT組成，IDT由交叉排列的金屬電極組成，兩個IDT分別完成電信號-聲波和聲波-電信號的轉換。體聲波濾波器（BAW）由兩個金屬電極夾著壓電薄膜，聲波在壓電薄膜里震蕩形成駐波。聲波從頂部表面反彈至底部，在濾波器內垂直傳播形成駐波。

　　

　　BAW的制造工藝步驟是SAW的10倍，成本更高，因此在高頻波段多采用BAW；SAW在低頻波段（2Ghz以下）更適宜；SAW濾波器主要適用于2.1Ghz以下頻段，BAW濾波器適用于2.1Ghz以上頻段。對于SAW濾波器，頻率越高IDT電極間距越小，高頻波段下間距過小，電流密度太大會導致電遷移和發熱；而BAW濾波器由板坯厚度和電極質量決定共振頻率，高頻波段下壓電層厚度約為微米量級，可通過薄膜沉積和微加工技術實現。

　　

　　就濾波器而言，國內基本上依賴進口，該市場主要由日美等廠商所霸占，濾波器市場因?yàn)樾枰夹g(shù)積淀和市場空間的原因，競爭格局為寡頭局面。SAW濾波器的主要供應商是村田和TDK，兩者合計占有60-70%市場份額；BAW 濾波器的主要供應商是Skyworks、博通、Avago 及Qorvo，博通和Qorvo兩者占有95%以上市場份額。

　　

　　從出貨量來看，美國廠商Avago、Qorvo、Skyworks和日本廠商TDK、村田、太陽誘電為主要廠商。其中美國廠商多具備提供前端模塊解決方案和提供BAW濾波器的能力，日本廠商以SAW濾波器為主。

　　

　　而日美廠商對于濾波器市場的看重，這點從資本市場就可以看出，早在2016年博通就以370億美元收購了安華高科，而在今年年初，高通更是聯手TDK成立合資公司RF360，早前更有RFMD與TriQuint合并成立Qorvo！但是，通過市場也能夠看到一個趨勢，日美廠商主要占據高端市場，對于低端市場相對而言有所松懈，這對于國內廠商而言未嘗不是一個機會！

　　

　　此外，手機終端對于便攜性的要求不斷提高，4G向5G過渡升級的過程中手機內部空間又更加緊張，SAW濾波器將維持小型片式化趨勢。由于4G、5G通訊所使用濾波器為體聲波濾波器（BAW），與2G、3G使用的表面聲波濾波器（SAW）在技術上有相當程度的差異。若供貨商無法成功跨進BAW市場，恐將在SAW市場上面臨更沉重的價格戰壓力。

　　

　　而從國內濾波器廠商來看，主要有麥捷科技以及信維通信，兩者在該市場力度都很大，僅在2017年，信維通信1.1億收購德清華瑩19%股權，隨后，麥捷科技2.27億收購金之川67.5%股權。而在此之前，麥捷科技擬募資4.5億投資SAW濾波器封裝項目；其中信維通信與55所合作，而麥捷科技則和26所合作！

　　

　　據麥捷科技表示，26所是中電科技集團專業做SAW濾波器的研究所，國家將SAW濾波器、FBAR濾波器重點項目放在26所，26所已經在SAW濾波器耕耘幾十年。與26所合作是看中了26所在SAW濾波器深厚的功底。除了SAW濾波器的設計、制造，公司在FBAR濾波器上也會繼續和26所合作，為之后5G階段進入更高的頻段，建立長期的合作！

　　

　　此外，為了開發聲表面波濾波器，麥捷科技同時開發了重要的配套產品，即聲表面波濾波器所用的陶瓷基板，目前配套的陶瓷基板已經批量交付。這樣使得濾波器設計周期會縮短很多，很多公司需要和日本的京瓷、NTK配合，基板的設計就至少需要1-2個月，公司3-4周就可以完成基板設計和濾波器的匹配，有了射頻陶瓷基板的配合，可以強有力的推動公司SAW濾波器的開發設計速度！而三環集團同樣也做射頻陶瓷基板，并已對外試產！

　　

　　早在2016年12月，麥捷科技就完成了定增，據其當時發布公告表示，公司擬發行A股21794871股，發行價格為39.00元/股，募集資金總額為8.50億元，扣除發行費用后，募集資金凈額為8.28億元，將主要用于三方面：其一，用于基于LTCC基板的終端射頻聲表濾波器（SAW）封裝工藝開發和生產項目，總投資額為4.5億，擬使用募集資金3.72億；其二，MPIM小尺寸系列電感生產項目你投資3.4億，擬使用募集資金2.88億！

　　

　　簡單說來，麥捷科技擬4.5 億元投資表面聲波濾波器的封裝藝開發與生產項目，公司已掌握了終端射頻聲表濾波器(SAW)產品技術和生產工藝，并開始小批量供貨，2017年中旬出貨量達到50KK/月，年底目標是1億顆/月。未來兩三年內，麥捷科技將以SAW濾波器為基礎和切入點，向更高端的BAW和FBAR濾波器不斷邁進。

　　

　　而在新產品拓展方面，麥捷科技推進SAW濾波器和MPIM一體成型小尺寸電感等新產品項目實施，根據市場需求有序投入生產設備生產，將二三線目標品牌客戶逐步導入，由中低端手機客戶作為切入點，再步入高端品牌客戶，目前新產品主要通過了聞泰、華勤、TCL、小米等品牌客戶認證并開始逐步起量。

　　

　　此外，2017年6月16日，據信維通信公告表示，公司與中國電子科技集團公司第五十五研究所簽訂框架協議，信維通信將投資五十五所所控股公司德清華瑩1.1億元（五十五所持有德清華瑩65.76%股權），并取得德清華瑩19%左右的股權，后者為國內最早研制生產聲表面波（SAW）濾波器產品企業。

　　

　　信維通信對德清華瑩的全部投資將主要用于擴大手機聲表面波濾波器的產能！據了解，目前德清華瑩的聲表面波濾波器年產能為3.5億只，增資后的第一期規劃預計將提高產能到10億只！

　　

　　整體看來，隨著5G時代的到來，射頻前端市場將保持高速增長，而在這些產業中，濾波器占據整個產業中的價值比例十分大，但從目前來看，國內手機廠商大部分都是通過進口采購，國內廠商暫時尚且沒能實現代替進口；尤其是到了5G時代，BAW濾波器將比SAW濾波器更為重要，所以一些海外廠商將重心轉移到BAW濾波器，這對于國產濾波器廠商而言，同樣也是一種快速實現SAW濾波器國產化的機會！正如麥捷科技一樣，在SAW濾波器市場立足以后，進一步向更高端的BAW和FBAR濾波器市場進軍！

　　

　　值得一提的是，村田、高通等目前都已經推出射頻模組PAMiD，但就國內廠商生產的SAW濾波器而言，由于芯片太后而無法集成到模塊中，尤其是在一些高端智能手機中，未來采用PAMiD的可能性很大，這也折射出國產濾波器發展需要加速！尤其是到了5G時代BAW濾波器將成主流，從整個射頻前端行業來看，其市場空間大，但國產企業又能從中分多少羹呢？
